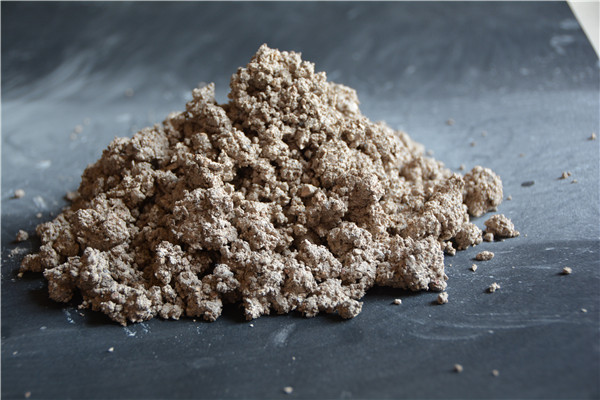

高鋁可塑料是一種在較長(zhǎng)時(shí)間內(nèi)具有較高可塑性、呈硬化膏狀的不定形耐火材料。它是由一定級(jí)配的顆粒料、細(xì)粉以及適量的結(jié)合劑、增塑劑和水組成的。
高鋁可塑料的理化性能取決于集料的性能、粒度級(jí)配、結(jié)合劑和添加劑的性質(zhì)與加入量、制備工藝等。高鋁可塑料應(yīng)滿足下列要求：
1）要具有一定的可塑性，以便于施工。
2）要有一定的保存期，以保證在指定的存放期內(nèi)成型性能不變。
3）要具有一定的常溫強(qiáng)度和高溫強(qiáng)度，以利于施工后拆除框架或搬動(dòng)，以及在使用中承受各種高溫?zé)釕?yīng)力而不破壞。
4）要具有一定的高溫體積穩(wěn)定性，以防止因變形過大而造成爐襯結(jié)構(gòu)的破壞，從而延長(zhǎng)使用壽命。
高鋁可塑料可以由于采用不同的結(jié)合劑和保存劑而有不同的可塑性；而加入不同的摻加劑可以改變高鋁可塑料的高溫性能。
?1.原料性能得以配制高鋁質(zhì)可塑料的粗骨料（5～3mm）用I級(jí)高鋁熟料；的在1100中骨料（＜3mm）和細(xì)粉料（＜0.1mm）采用I級(jí)高鋁熟料。高鋁質(zhì)可塑料中要配入10～15％的生粘土。由于生粘土的Al2O3含量低、耐火度低，故配以I級(jí)高鋁細(xì)粉來提高基質(zhì)的以提高.8％，Al2O3含量，使其在高溫長(zhǎng)期使用中能生成較多的莫來石，以改 善使用性能。

????? 高鋁可塑料的塑性依靠加入生粘土而得到。生粘土不但起著塑性劑的作用，同時(shí)也起著結(jié)合劑的作用。因此，要求生粘土塑性大、收縮小、耐火度高、燒結(jié)性好。為了提高高鋁可塑料在高溫下的體積穩(wěn)定性，可部分加入鋯英石粉和電熔剛玉粉作摻合料。結(jié)合劑采用工業(yè)磷酸，濃度為85％，比重為1.67。
為了延長(zhǎng)高鋁質(zhì)可塑料發(fā)生凝結(jié)硬化的時(shí)間，需要加入保存劑。草酸、檸檬酸、琥珀酸、葡萄糖酸和酒石酸、廢蜜糖等都可作為磷酸結(jié)合高鋁質(zhì)可塑料的保存劑。其中以草酸的效果為好。草酸的加入量可根據(jù)保存期的長(zhǎng)短加以調(diào)整，草酸：磷酸（濃度為85％）的比值一般為1:3至1:1。使用草酸量適當(dāng)，可把保存期延長(zhǎng)到六個(gè)月以上。但是，草酸價(jià) 格較高，大量使用尚有困難。以制糖的副產(chǎn)品－廢蔗糖蜜作為可塑料的保存劑，可使高鋁可塑料在保存期內(nèi)獲得較好的可塑指數(shù)，提高熱態(tài)機(jī)械強(qiáng)度。廢糖蜜是糖廠的下腳料，其價(jià) 格比草酸的價(jià) 格低得多，而且廢糖蜜貨源充足，可大量用于可塑料生產(chǎn)。因此，廢蔗糖蜜是可塑料生產(chǎn)中價(jià)廉物美的保存劑。
???? 高鋁可塑料在保存八個(gè)月后，仍具有很高的熱態(tài)機(jī)械強(qiáng)度和較好的抗高溫剝落性。可塑料在保存中，性能得到改 善和提高、是由于廢蔗糖蜜中的有 機(jī)酸抑 制了不溶性正磷酸鋁的生成，延長(zhǎng)了保存期。而保存期的延長(zhǎng)有利于膠結(jié)劑在粉料中充分?jǐn)U散，更好地濕潤(rùn)粉料顆粒，膠結(jié)劑和粉料結(jié)合得更好，使可塑料的可塑性和膠結(jié)性都充分發(fā)揮出來，導(dǎo)致高溫性能的改 善和提高。所以，廢蔗糖蜜是較好的保存劑。

?? 高鋁可塑料在施工時(shí)，不需要象砌筑耐火磚時(shí)所要求的那種技術(shù)，只要用木槌或氣錘把可塑料搗打成任意形狀的制品即可。小范圍的施工可用手錘，而大范圍的施工可用汽錘。汽錘要根據(jù)施工現(xiàn)場(chǎng)選用適當(dāng)?shù)男问?。用手錘或汽錘施工后趁可塑料尚未硬化，用修理工具削去施工時(shí)擠出的可塑料，整修外形、進(jìn)行表面加工。整修后，為了有助于可塑料水分的排除，用打通氣孔的工具，在澆注體表面上，每隔一定間距打出直徑約5mm的通氣孔，深 度約為施工體厚的2/3。成型后的制品，經(jīng)24h自然干燥后脫模，并在110～150℃下進(jìn)行干燥。
